HOME > Trace Proの応用 光と照明設計評価・最適化ソフトウエア Lambda Research Corp.

Trace Proの応用 光と照明設計評価・最適化ソフトウエア Lambda Research Corp.



LAMBDA RESEARCH CORPORATION
TracePro トレースプロ 照明設計、解析、最適化ソフトウエア


Free 30 Day Trial



ABOUT US

Lambda Research Corporation sets itself apart as a cost-effective, single source solution for optical and illumination design and analysis software.




logo-oslo

The world’s most powerful and foremost imaging system design software used for determination of optimal size and shape
of lenses and other optical components.
Learn more about OSLO and OSLO EDU.

HexMirrorArray-DK-thumb






























バージョン7.57.6および7.7におけるTraceProの新機能






•TracePro 7.7 (現在アーリーアクセス中)

–分析とシミュレーションモードの変更
–新カンデラビューア
–改良されたフォトリアリスティックレンダー
–3Dインタラクティブオプティマイザの新しい自由曲面タイプ
–新しい自動車用ツールキット

•TracePro 7.6
–新しいディフューザ・サーフェスプロパティ・カタログ
•BrightView, Covestro Makrolon 0.060インチおよび0.118インチ厚, Luminitカタログ
–新しいテクスチャオプティマイザで、曲面上に反復機能を生成
–分析ツールキット
–新マクロエディタ – ノートパッド(メモ帳)++
–レイファイル・エディタ波長エディタ
–ソースエディタは現在、グリッド、サーフェスソースとファイルのソースで動作
–簡素化されたメニュー構造
–インシデントレイ表 – 現在は光路長を含む
•TracePro 7.5

–新しいサントラッキングとタービデティ(濁度)付ソーラーユーティリティ
–新しい散乱モード



TracePro 7.7   解析モード / シミュレーション モード プロント


レイトレースは、レイトレースモード用の解析モードまたシミュレーションモードのいずれかを選択し始める前に、プロンプトが表示される






TracePro 7.7 カンデラ ビューア



カンデラプロットはツールメニューのシミュレーションファイルマネージャを使用して、保存された.SIMファイルから生成することが可能







TracePro  7.7 フォトリアリスティック レンダリングの改善


ガンマスライダーを追加






フォトリアリスティックレンダリング オプション・ダイアログ ボックス輝度値(ルミナンス)を表示する機能を追加

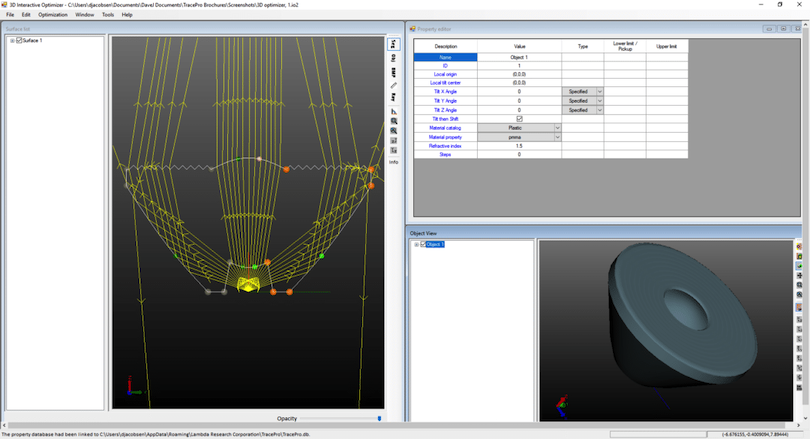

TracePro 7.7 新しい3Dインタラクティブ オプティマイザ機能



フリーフォーム ループの表面形状









ラジアルタイプ自由曲面プロファイル










線描画でラジアルタイプ自由曲面プロファイル









パラメータ化されたXY多項式の表面プロファイル









TracePro 7.7 自動車ライティング ツール キット




ヘッドライト、テールランプ、マーカーまたは警告ランプデザインは、SAEFMVSSECEまたはユーザー定義の要件を満たしているかどうかをチェック









TracePro 7.7 プロパティー カタログの更新確認



ヘルプメニューのTraceProプロパティデータベースへの更新を確認することが可能








新機能 7.6






曲面上のテクスチャ







ディフューザー カタログ




主要ディフューザーメーカー3社から新カタログ


•BrightView
•Bayer Makrolon®
•Luminit








新しい解析ツール キット



新しい解析ツールキットを使用すると、カンデラ、車道、ビーム、RCG照明器具およびスペクトル解析オプションを含む複数のフォーマットで複数の出力結果を比較可能

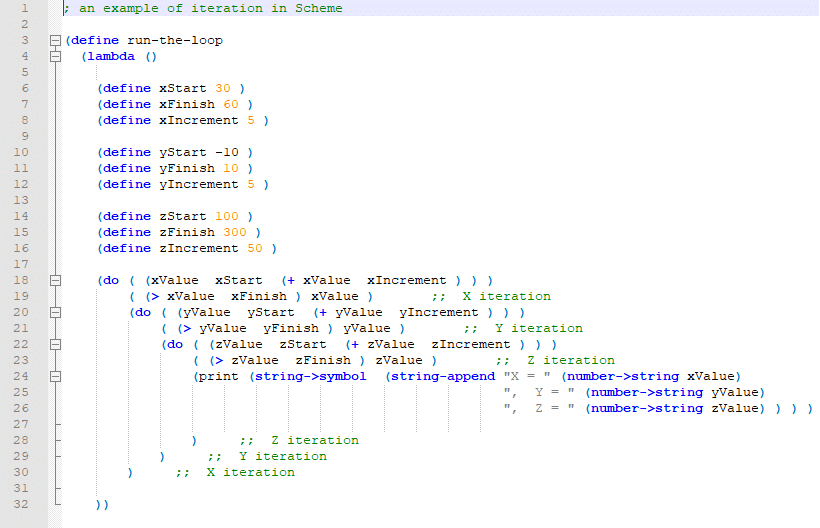

新しいマクロ ディター ノートパッド


この新しいエディタは、エディタから直接スキーム マクロ構文の強調表示、マルチ ドキュメントのサポート、自動補完、およびマクロ起動を提供







レイ ファイル波長エディタ



この新しいエディタは、レイファイルの波長を変更する機能を提供。これは、ミクロン単位でスケーリングが必要とされるナノメートル単位で定義されたレイファイルにとって特に重要。

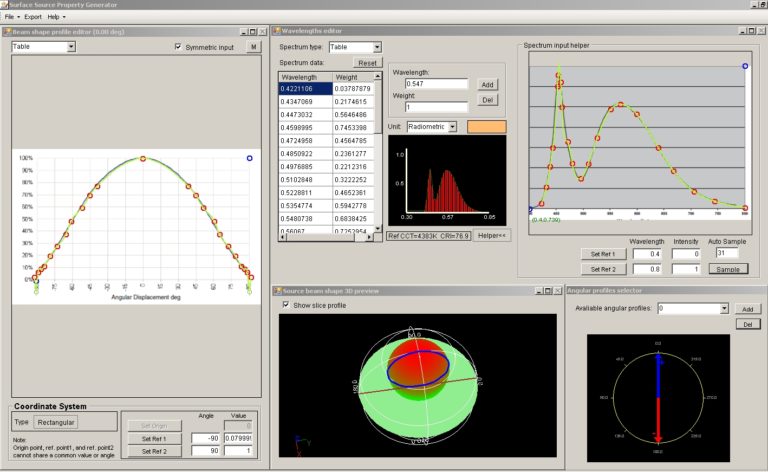

ソース エディタ



このソースエディタは現在、グリッド、ファイルおよびサーフェスソースサポート。










新しい簡易メニュー構造



ユーティリティは、正しいメニュー構造の下に移動。 最適化メニュー、標準とエキスパートに追加され挿入メニューは、ジオメトリに名前を変更。









インシデント レイ表に追加



光路長がインシデントレイ表に追加









新機能 7.5

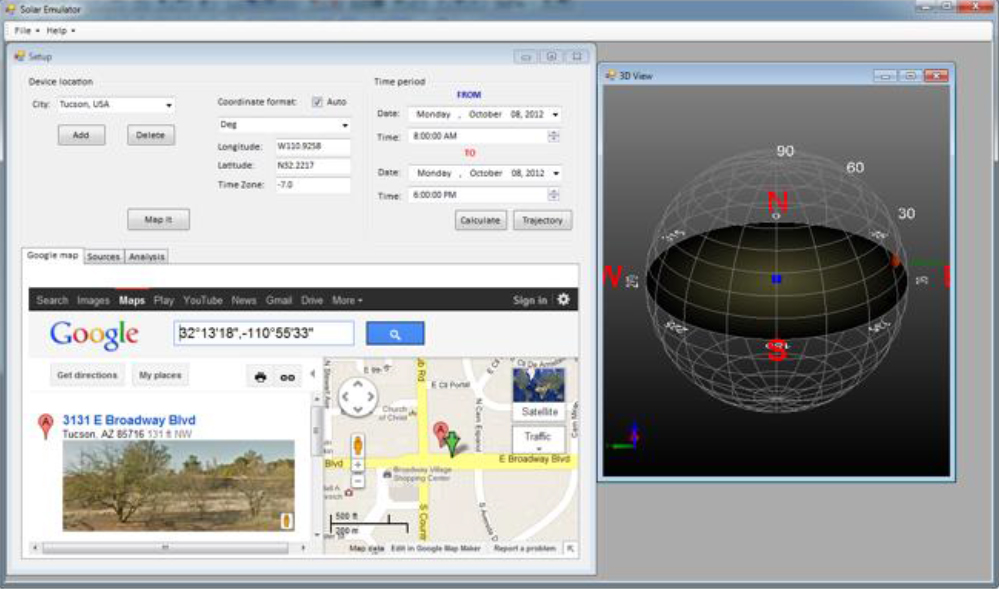

濁度(タービデティ)とソーラー追尾





時間フィルタ:

2012/10/15 8,10,12,14,16,18:00:00

2012/10/1 08:00:00 2012/10/10 18:00:00

2014/01/* {タービデティ (1:0.4;5:0.6)}






BSDF 追加モデル



●一次元(1D)BSDFモデル
 –「グレイン」のようなブラッシングや加工面とサーフェス用の1次元の散乱とサーフェスのモデリングを可能にする。

●BRDFデータベースとBSDFエディタ
 –サーフェスプロパティで使用するための独立したBSDFデータベースにBRDFモデルを生成することができる。
 –BRDFエディタはBSDFモデルとカタログのコントロールを可能にする。

●複合BSDFモデリング
 –サーフェスプロパティを作成するときに、散乱モデルを選択:BSDFプロパティを使用。
 –サーフェスプロパティエディタの別のタブで、サーフェスプロパティに任意の数のBSDFプロパティを追加すること
 が可能。


複合BSDFモデリング



●複数のBSDFプロパティを使用してサーフェスプロパティを生成可能
 –散乱モデルとサーフェスプロパティを追加:BSDFプロパティを使用
 –サーフェスプロパティエディタのBSDFプロパティタブを選択
 –リストにBSDFプロパティを追加
 –各エントリを完了するために、BSDFカタログと名前を選択









複合BSDFの光線追跡




8方向から入射する8つコリメートグリッドソース

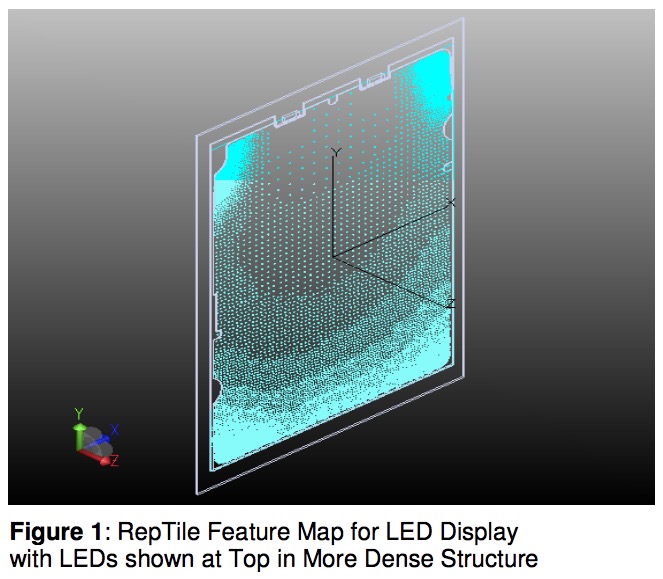

テクスチャー オプティマイザーII



非球面レンズを含む10の新しいサポートされているレプタイル機能のドットプレビュー












特徴


TraceProを用いた照明システムの設計は、多くの場合、ユーザーが定義した基準で、手動または2Dと3Dの最適化を介して処理ベースのステップの間に変更を加えて反復的に達成されています。

・レイアウト:物理的幾何学、光学的性質、場所の指定、方向
・グリッド ソース、面ソースまたは光線ファイルの光学定義

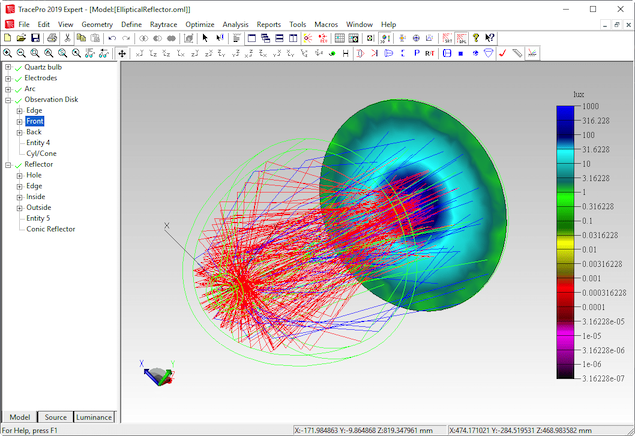

・照明分布を計算する光線トレース
・最適化
・分析結果
・報告



視覚可されたウエイブガイド ディスプレイ




ソリッド モデリング

レンズ設計またはCADファイルをインポート、またはTraceProの中でソリッド幾何学を直接作ることに依って、TracePro モデルは作成されます。



以下 翻訳作成中
http://www.lambdares.com/features
をご覧ください。














TracePro v7.6.3
リリース
現在のユーザーは、この最新リリースをダウンロードしてください。









TracePro 7.7アーリーアクセスが

可能になりました








TRACEPRO 7.6 WEBINAR
TracePro 7.6  新しいメニュー構造の概要と新機能は、
「YouTubeチャンネルで見ることが可能です。

ウェビナーアーカイブ。






UPCOMING WEBINAR

今後のウェビナー

今すぐ登録:LEDレンズ設計のベストプラクティス 登録するには、ここをクリックしてください




TracePro トレースプロの応用

TraceProは、オプトメカニカル設計と解析のために多くの産業で使用されています。






航空宇宙・ディフェンス

TraceProとOSLOは、航空宇宙および防衛アプリケーション用の光学系を設計し、分析するための強力なツールです。どちらも、多くの著名な米航空宇宙局(NASA)などの光学系の設計、および分析するために使用されてきました。
ジェームズ・ウェッブ宇宙望遠鏡火星ローバーカメラ、地球型惑星探査機コロナグラフ


TraceProは信じられないほど正確で包括的な設計環境を軍事、航空、および国土防衛システムの設計提供しています。これらのアプリケーションのユニークな性質は、極紫外から可視光、赤外線、ミリ波範囲の波長で動作する光学系をシミュレートするために、汎用性のツールを必要としました。

分析起因の散乱、回折、ゴースト像、ならびに赤外線及びより長い波長のシステム、自己発光に迷光を抑制するためのバッフル設計するためにTraceProが使用されます。

TraceProは、偏光効果、光学系の性能および他の多くの側面をシミュレートすることができます。

・迷光分析と望遠鏡のバッフルデザイン

・PST、PSNIT、およびOAR

・ゴースト画像解析

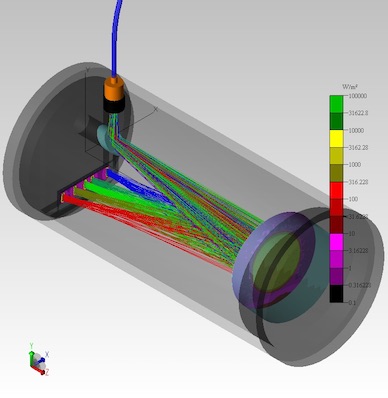

・分光計およびその他のマルチ スペクトル システムのシミュレーション

・偏光効果のシミュレーションを含む複屈折

・熱効果とローディング

・ナルキッソス効果

・回折解析






自動車照明

LEDベースのヘッドライトは一般的になってきました。高出力LEDから放射された光線は、各構成部品のための光学的効率を照明するために詳細な幾何学的な分析が必要です、

ヘッド アップ ディスプレイ(HUD)、風防ガラス システム、衝突防止検出システム、バックカメラ、バックアップ照明システムの評価に使用されます。

Trace Proは自動車の内装とLEDヘッドランプ内の光の伝搬をモデル化するための包括的なソフトウエアツールです。
・インテリア、ディスプレイ照明の照度
・輝度とコックピット照明、ダッシュボード、インスツルメンツ パネル、内装と外装の照明
・任意の光学/照明幾何学上の3D
・4つの異なったフォーマットに於いて任意の表面上にカンデラ プロット

画像の3次元化でLEDのレイアウト、デザイン、配置の効果を視覚化します。

用途:
・インスツルメンツ パネル、コンソール
・ドア ハンドル、ウインドウ オープナー
・足元、保管場所
・トランク、トラックの荷台
・ヘッドランプ、テール ランプ
・警告ランプ
・HUDとフロント ガラスの設計
・ナビ、ステレオ、情報ディスプレイ






ディスプレイ デザイン

TraceProは、世界のトップ ディスプレイ メーカーで使用されています。
ディスプレイとバックライトの設計および開発には、空間や角度の光出力分布、均一性、強度、およびスペクトル特性などの重要なシステム性能基準に適合することが含まれています。
製造可能で費用対効果の高いデザインで、これらの基準を素早く達成するためには、TraceProのように、強力で、簡単に使用できて正確なモデリングソフトウェアが必要です。

 TraceProは、イメージングおよび非イメージングの、光学機械システムにおける光の伝搬をモデル化するための、包括的で汎用性の高いソフトウェア ツールです。モデルは、設計プログラムやCADプログラムからインポートだけでなく、直接TraceProでソリッド ジオメトリを作成することによって作成されます。
光源光線は、吸収、鏡面反射と透過、蛍光、および散乱用に割り当てられた各光線の束の部分でモデルを通して伝播します。

モデルから、デザイナーは以下の解析ができます。
・照明システムにおける光の分布
・迷光、散乱光、および絞り回折
・スループット、損失、システムの透過率
・表面およびバルクメディアによって吸収されるフラックスまたはパワー
・偏光効果
・蛍光体の蛍光効果
・複屈折効果
・CIEプロット
・強度
・点灯外観
・輝度分布
・エリア、放射照度/照度分布あたりのパワー


TraceProは、シミュレートされたデザインが、以下の多種多様な技術に対して高価な試作を繰り返すことなく、性能や完成品の美学を予測の確信を、ディスプレイ設計者に提供します。

Ÿ ・プロジェクションおよびフラットパネルディスプレイ
Ÿ ・エッジライトおよび直接照明テレビ
Ÿ ・液晶ディスプレイ(LCD)
Ÿ ・プラズマディスプレイ
Ÿ ・フィールドエミッションディスプレイ(FED)
Ÿ ・有機LEDディスプレイ(OLEDは)
Ÿ ・エレクトロルミネッセンスディスプレイ
Ÿ ・3Dディスプレイ
Ÿ ・ヘッドアップディスプレイ(HUD)
Ÿ ・電子看板
Ÿ ・家電
Ÿ ・アビオニクス
 ・医療用画像
Ÿ ・バックライト
Ÿ ・LEDおよび蛍光灯
Ÿ ・ライトパイプ
Ÿ ・輝度増感フィルム
Ÿ ・ダイクロイックおよびホットミラーフィルター









工業生産とIT

TraceProは、OEM機器や工業のデザイナーに使い慣れたCADインターフェースを備えた、光学および照明システム用の直感的なツールを提供しています。マシンビジョンや自動検査システムの設計では、設計者が散乱効果や迷光、照明の均一性、エネルギー伝播を理解するために、カメラや照明、レーザーコンポーネントの使用を考慮しなければなりません。

TraceProは、イメージングおよび非イメージング光学機械システムにおける光の伝搬をモデル化するための、包括的で汎用性の高いソフトウェア ツールです。モデルは、設計プログラムやCADプログラムからのインポート、または直接TraceProでソリッドジオメトリを作成することによって作成されます。ソース光線は、吸収、鏡面反射と透過、蛍光、および散乱用に割り当てられた各光線フラックスの一部分とモデルを通して伝播します。


モデルから、設計者は以下の分析をすることができます:
・完全な異方性と非対称BSDFを使用したモデル実散乱効果
・5つのポピュラーな光学設計プログラムからのインポート
・レンズマウント、パッケージング、および熱源からの完全モデル迷光
・非シーケンシャル光線トレースアルゴリズムを使用した複数パスの分析
・フラックスレポートを使用して各表面およびオブジェクト上の吸収フラックスと入射フラックスの追跡
・レーザーキャビティ内のフラックス追跡
・サードパーティのレーザー共振器の設計および解析プログラムに対して3Dフラックスデータのエクスポート
・ボリュームフラックスビューアを使用し、任意の光軸に沿ってレーザー共振器を介したエネルギー伝播の観察
・吸収、入射、起源または出射する放射線のフラックス分析
・入射、起源、吸収および消失エネルギー用の任意の材料またはバルクの散乱光源を分析
・ユーザー定義のプロパティを含む非対称面発光を使用した複数光源の定義
・常光線と異常光線成分への分割を含む、結晶中の複屈折性の分析
・ストークスベクトルおよびミュラー行列を使用して完全な偏光効果を追跡

TraceProは、以下の多種多様な技術について、費用のかかるプロトタイプを繰り返すことなく、シミュレートしたデザインが最終システムの性能と精度を予測することを機器や工業のデザイナーに確信させます:

・マシンビジョン用照明
・レーザー共振器の設計
・民生用電子機器の仮想プロトタイピング
・実験器具や計測機器

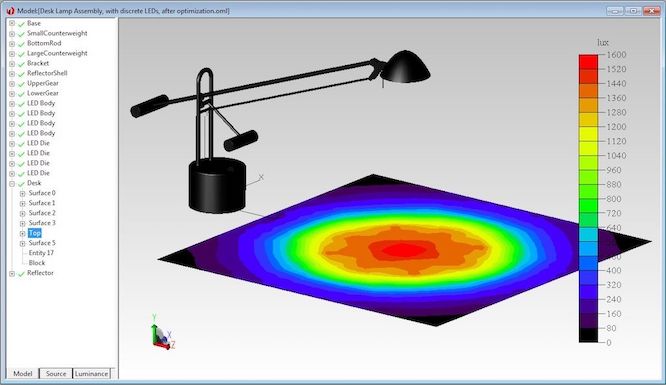

ライティング システム (照明システム)

TraceProは、照明デザイナーに利用できる最も正確かつ包括的な設計環境を提供しています。照明システムの設計は、多くの場合、点灯や消灯などの美的外観要素と共に、空間的および角度的な光出力分布、均一性、強度、ならびにスペクトル特性を含む、システム性能基準を厳守することを含みます。その結果、すぐに製造にとりかかれる費用対効果の高いデザインになります。


TraceProは、イメージングおよび非イメージング光学機械システムにおける、光の伝搬をモデル化するための包括的で多彩なソフトウェア ツールです。モデルは、デザインやCADプログラムからインポートしたり、または直接TraceProでソリッドジオメトリを作成することにより作成されます。ソース光線は、吸収、鏡面反射と透過、蛍光、および散乱用に割り当てられた各光線フラックスの一部分とモデルを通して伝播します。

モデルから、設計者は以下の分析をすることができます:
・照明およびイメージングシステムの光分布
・コンポーネントおよびシステムレベルで、出射、吸収、入射ルーメン
・カンデラ分布
・光学効率、輝度、および放射輝度の測定基準
・写実的画像レンダリング
・蛍光体の蛍光効果

TraceProは、以下の多種多様な技術について、費用のかかるプロトタイプを繰り返すことなく、シミュレートしたデザインが、最終システムの性能と精度を予測することを、照明システムのデザイナーに確信させます:
・LED
・ランプ
・照明器具とルーバー
・交通標識や非常用照明
・昼光照明
・建築照明デザイン
・ディスプレイ照明
・コンシューマ向け製品
・自動車照明
・アビオニクス照明
・医療用照明
・エンターテイメント照明

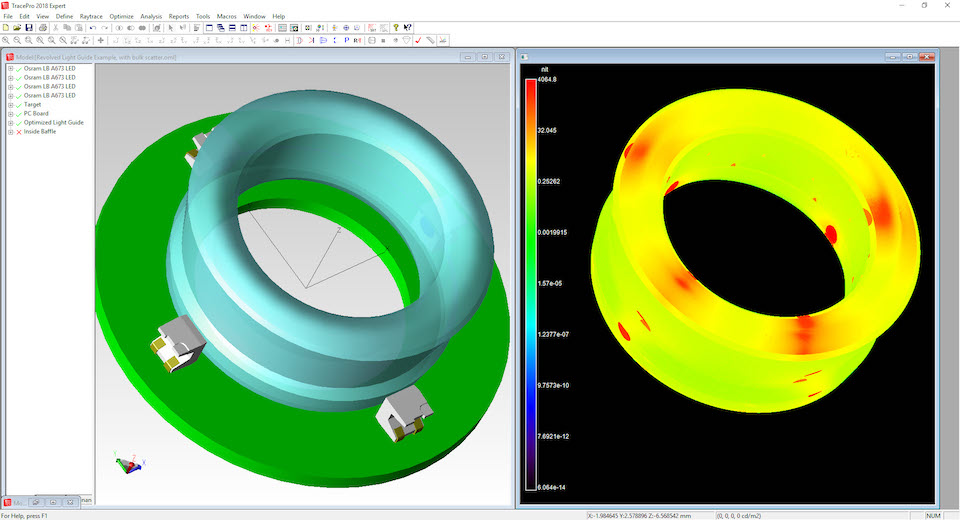

ライトパイプ設計


ライトパイプや光ガイドは、一般家電、アビオニクス(航空電子工学)、計器パネル、スイッチ、インジケータ、および表示装置に用いられています。典型的には、ライトパイプは、単一の材料片から成形された透明なプラスチック製の光学素子であり、それが必要な場所に光を導くために使用されます。緩やかな曲線は、ミラーとして機能する鋭いエッジのコーナーと組み合わせて、全反射(TIR)により光を導くために使用されます。中空光チューブは、ビルやトンネル、その他の構造物の採光用途にも使用されます。


ライトパイプ設計用のTraceProアプリケーションの例には、次のものがあります:
・自動車機器とダッシュボード
・航空ライトパネル、アビオニクス、スイッチ、およびインジケーター
・ディスプレイ、ライトパネル、モバイル機器、ハイビジョンテレビ、およびデジタルサイネージ
・民生電子ディスプレイ、ノブおよびスイッチ






メディカル & ライフサイエンス

TraceProは、ライフサイエンスおよび医療システムの設計者のニーズに合った高度な多面的シミュレーションツールです。TraceProは、オプティクスや機械、材料、化学、生物など、デザイン要素やシステム性能の分野全体を通信することにより、光学機械の設計・開発プロセスを容易にします。これは、科学者と技術者の両方に対し、システムレベルの仕様や設計要素を効果的に通信しなければならない医療機器やデバイスの設計者にとって非常に重要な利点です。

TraceProは、医療システムのデザイナーに、ハードウェアのプロトタイピングと実験室および臨床試験の繰返しに関するコストと時間の最小限化を可能にします。モデルは、TraceProでソリッドジオメトリを直接作成することによって、またはレンズ設計プログラムやCADプログラムからインポートして作成されます。ソース光線は、吸収、鏡面反射と透過、蛍光、および散乱用に割り当てられた各光線フラックスの一部分とモデルを通して伝播します。

モデルから、以下を解析します:
・照明およびイメージングシステムの光分布
・迷光、散乱光、およびアパーチャー回折
・スループット、損失またはシステムの透過率
・表面およびバルクメディアによって吸収されたフラックスまたはパワー
・生体組織の光散乱
・偏光効果
・蛍光効果
・複屈折効果




TraceProは医療システムの設計者シミュレートされたデザインは、完成したデバイスの性能と精度を予測することを確信しています。


・蛍光分光法
・ラマン分光法
・UV、VIS、NIR、IR分光法
・フローサイトメトリー
・マイクロアレイおよびプレートリーダー
・核酸増幅
・アッセイは、細胞および組織ベースのイメージング
・共焦点レーザー走査および蛍光顕微鏡
・医療用画像および内視鏡検査
・インビトロ/インビボでの診断
・バイオセンサー
・分子検出:量子ドット、ナノクリスタル、発光レポーター
・レーザーとLED手術装置
・外科用器具のためのレーザビーム送出システム
・レーザ誘起蛍光(LIF)検出
・蛍光共鳴エネルギー移動(FRET)




TraceProを使用した医療機器の設計の詳細については、表示  バイオメディカルパンフレットを

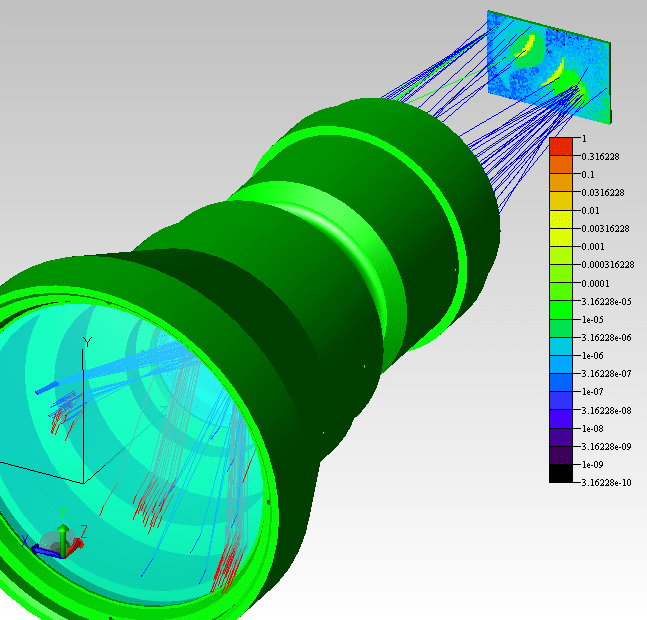

迷光分析

TraceProは、以下を含む迷光解析および関連アプリケーションに広く使用されています。

・迷光抑制のためのバッフル設計
・散乱光、アパーチャー回折、ゴースト像による迷光の解析
・赤外および長波長システムの自己発光
・複屈折を含む偏光効果のシミュレーション

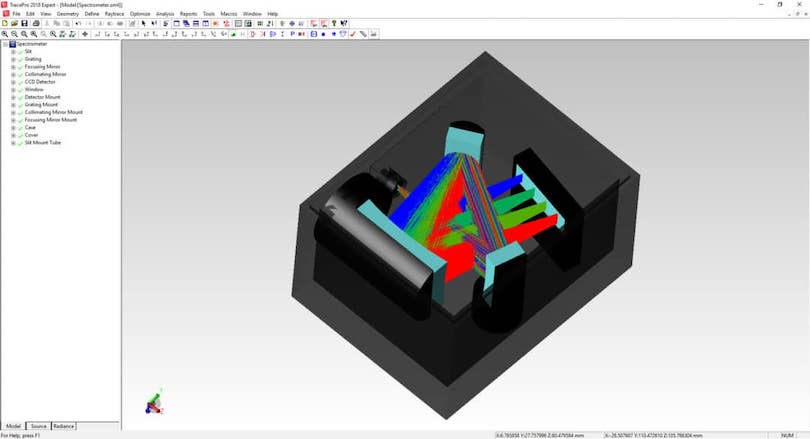

・分光計およびその他のマルチスペクトルシステムのシミュレーション
・熱効果とロード
・ナルキッソス効果
・回折格子

その汎用性と一般性により、TraceProは、極紫外から可視および赤外を経てアウトミリ波までの波長域で動作する光学系をシミュレートするために使用されています。直感的なユーザーインターフェースとCADの相互運用性は、迷光の分析に必要なセットアップ時間を最小限に抑えます。
